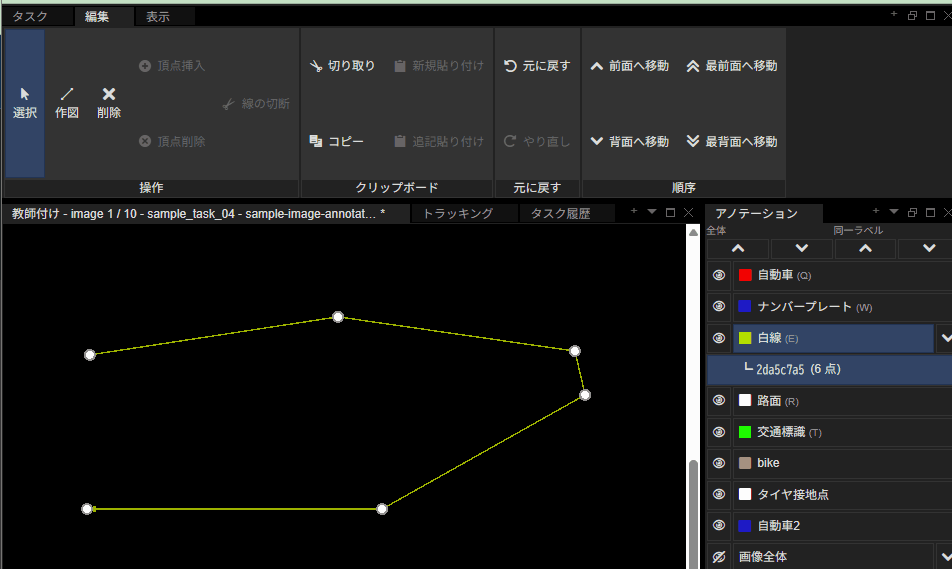

ポリライン

クリックしたところが頂点になり自由な形の折れ線が引けます。
順に左クリックしていき、最後に右クリックで確定します。
ポリゴンと違い図形は閉じません。

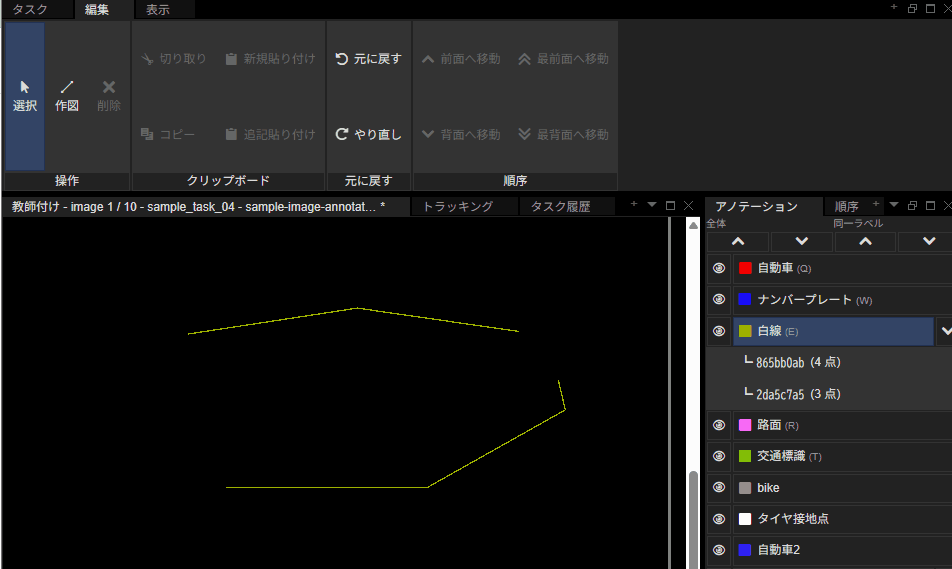

ポリラインの向き

アノテーション仕様画面で「線の向きを表示する」チェックを有効にすると、ポリラインの向きを表示できます。

全体移動

頂点・中点以外の辺をドラッグ&ドロップして移動します。

頂点移動

頂点をドラッグ&ドロップして移動します。

頂点吸着

頂点をAlt + Shift + ドラッグ&ドロップで接近した頂点に吸着します。吸着できるのはポリゴンまたはポリラインの頂点だけです。

吸着してある頂点はAlt + Shift + ドラッグ&ドロップで一緒に動かせます。

辺移動

中点をドラッグ&ドロップして辺を平行移動します。

回転

頂点または中点を選択すると少し離れたところに黄色い回転点(○)が現れます。
回転点をドラッグ&ドロップすると選択した点を中心にアノテーションが回転します。

ショートカットキーによる頂点/辺の編集

  • 次の頂点/辺を選択:Alt + ↑ ↓ ← →
  • 頂点/辺の移動
    • 1pixel移動:Alt + Shift + ↑ ↓ ← →
    • 10pixel移動:Ctrl + Alt + Shift + ↑ ↓ ← →
  • 頂点挿入:Shift + Space
  • 頂点の削除:Shift + Delete
